直线电机概述

  直线电机概述




直线电动机传动的特点
1、省去了把旋转运动转换为直线运动中间转换机构，节约了成本，缩小了体积
2、不存在中间传动机的惯量和阻力的影响，直线电动机直接传动转动反应速度快，灵敏度高，随动性好，准确度高。
3、直线电动机容易密封，不怕污染，适应性强。由于电机本身结构简单，又可做到无接触运行，因此密封容易，可在有毒气体、核辐射和液态物质中使用。
4、直线电机散热条件好，温升低，因此线负荷和电流密度可以取得较高，可提高电机的容量定额。
5、转配灵活性大，往往可以将电机与其他机件合成一体。
6、某些特殊结构的直线电动机也存在一些缺点，如大气隙导致功率因数和效率降低，存在单边磁拉力等。

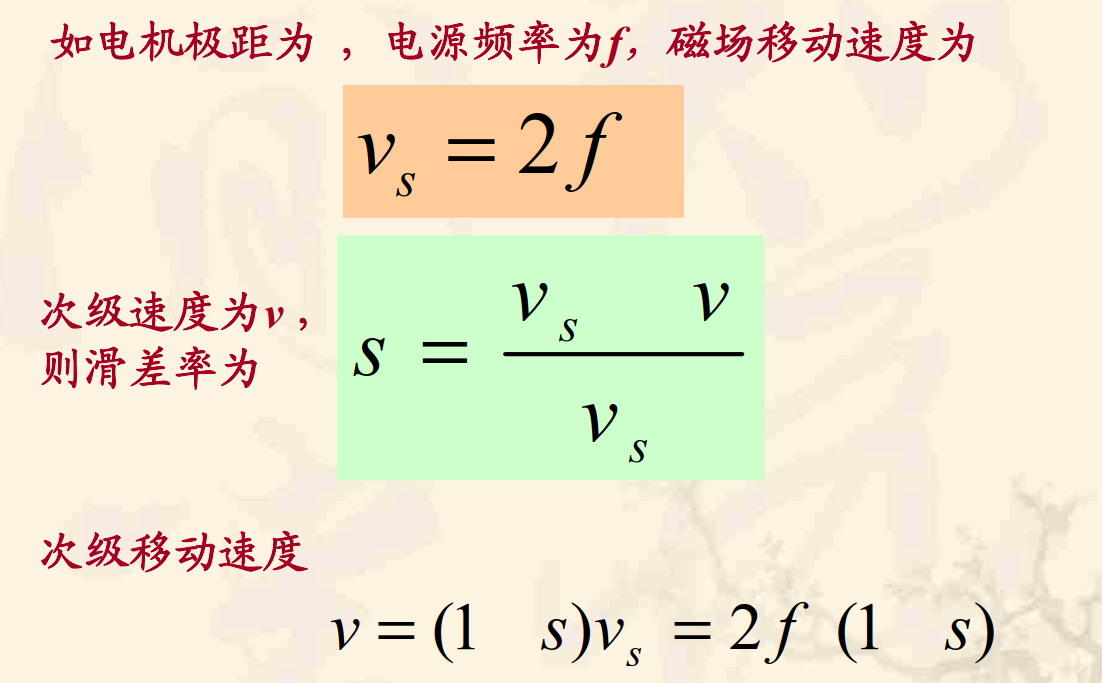

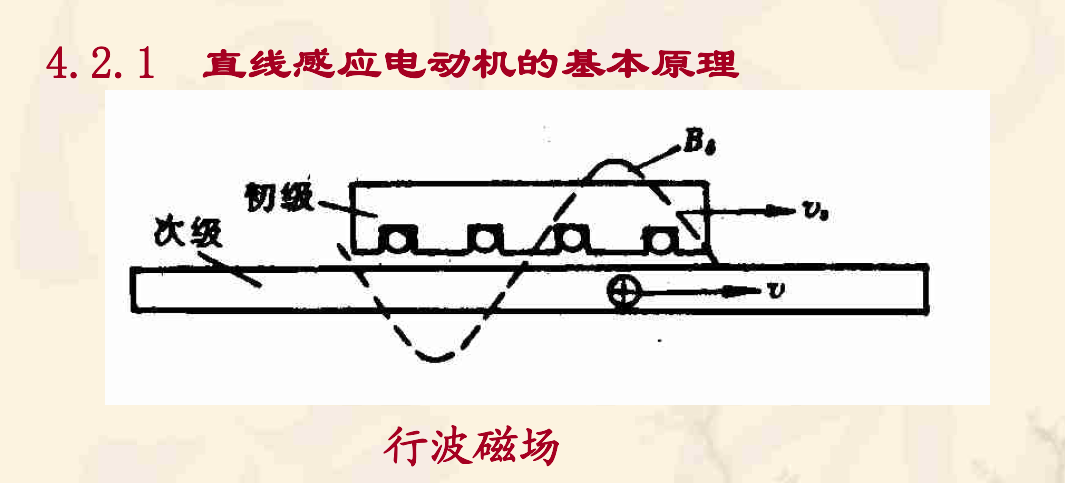

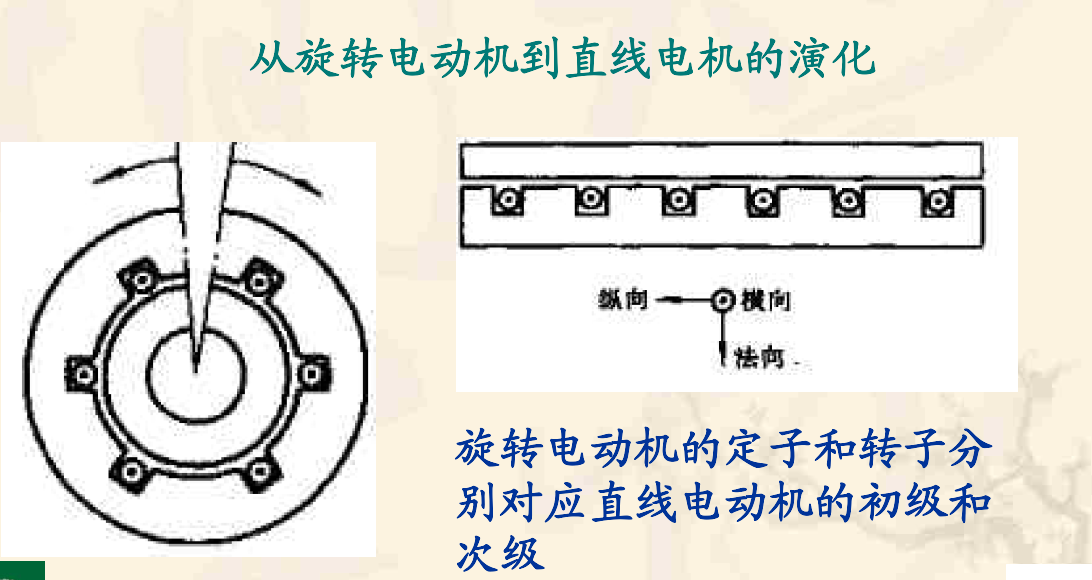

在初级的多相绕组中通人多相电流后，也会产生一个气隙基波磁场，但是这个磁场的磁通密度波B是直线移动的，故称为行波磁场。



直线感应电动机的结构特点

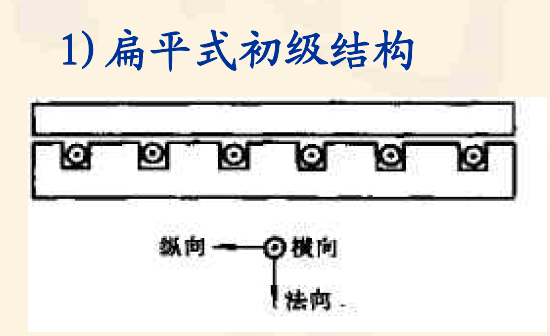

1、初级
  直线电机的初级相当于旋转电机的定子，初级铁芯也是由硅钢片叠成的，一面开有槽，三相或单相绕组钳置于槽内。






2、次级

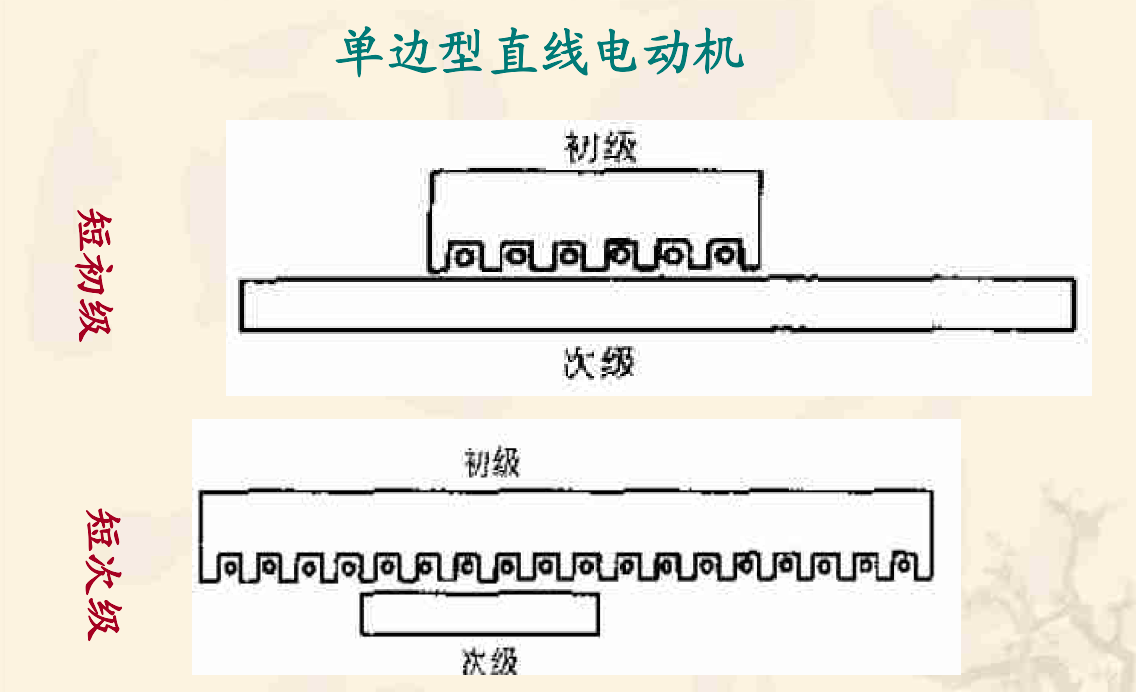

  1、偏平型直线电机
栅型次级：一般是在钢板上开槽 ，在槽中嵌入铜条或铸铝，然后用铜带在两端短接而成。
钢次级或磁性次级：钢即起导磁作用，又起导电作用，由于钢的电阻率较大，故钢次级直线电机的电磁性能较差，且法向吸力也大（约为推力的10倍左右）。
复合次级：钢板上复合一层铜板（或铝板）。

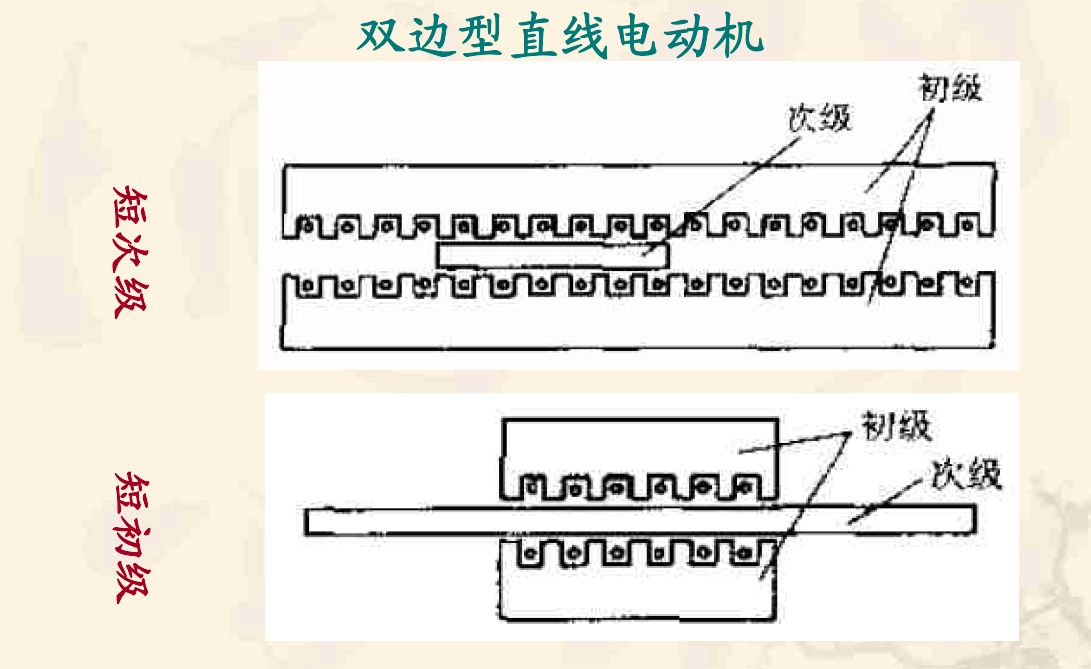

铜（铝）次级或非磁性次级：用于双边型直线电机中

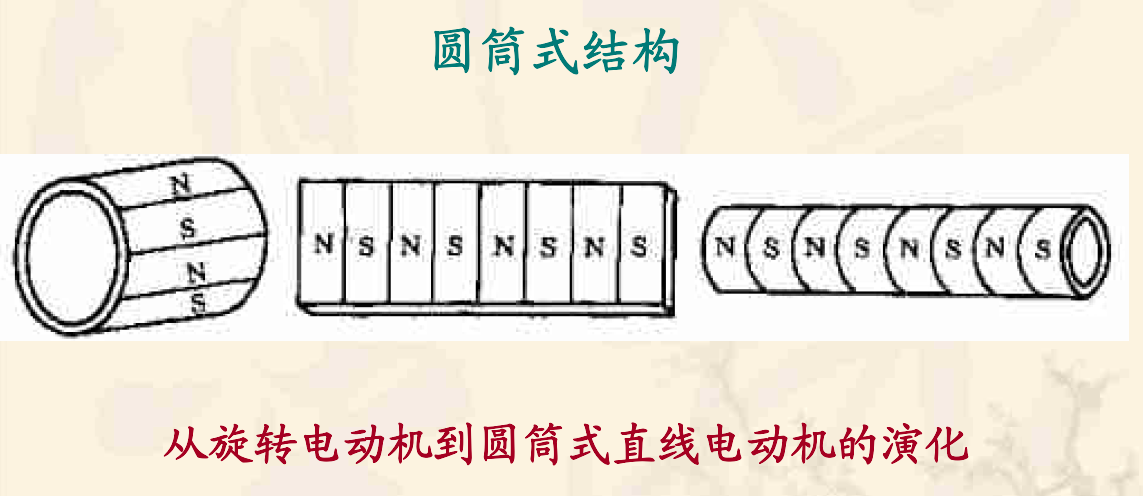

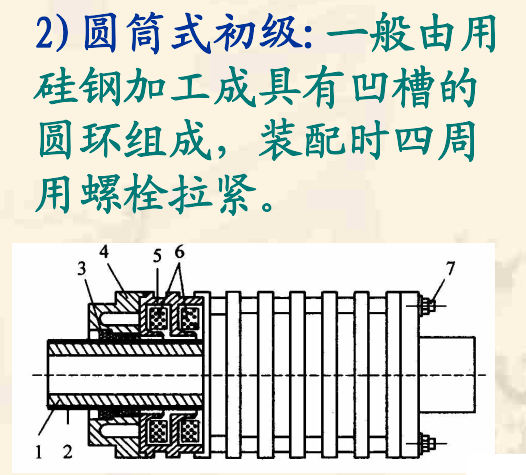

圆筒形直线电机

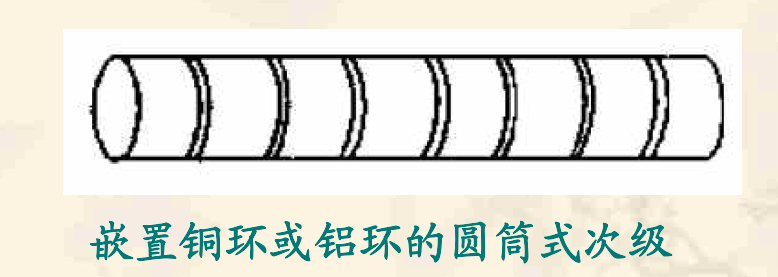

圆筒形直线电机，次级一般是厚壁钢管，为了提高单位体积所产生的启动推力，可以在钢管外圆覆盖一层1-2mm厚的铜管或铝管，成为复合次级，或者在钢管上钳制铜环，成为类似于笼型的次级。


3、气隙
  直线电机的气隙相对于旋转电机的气隙要大得多，要是为了保证在长距离运动中，初级与次级之间不摩擦。
  复合次级和铜（铝）次级：因为铜或铝均非磁性材料，其导磁性能和空气相同，故

直线感应电动机的缺点：气隙大，功率因素低

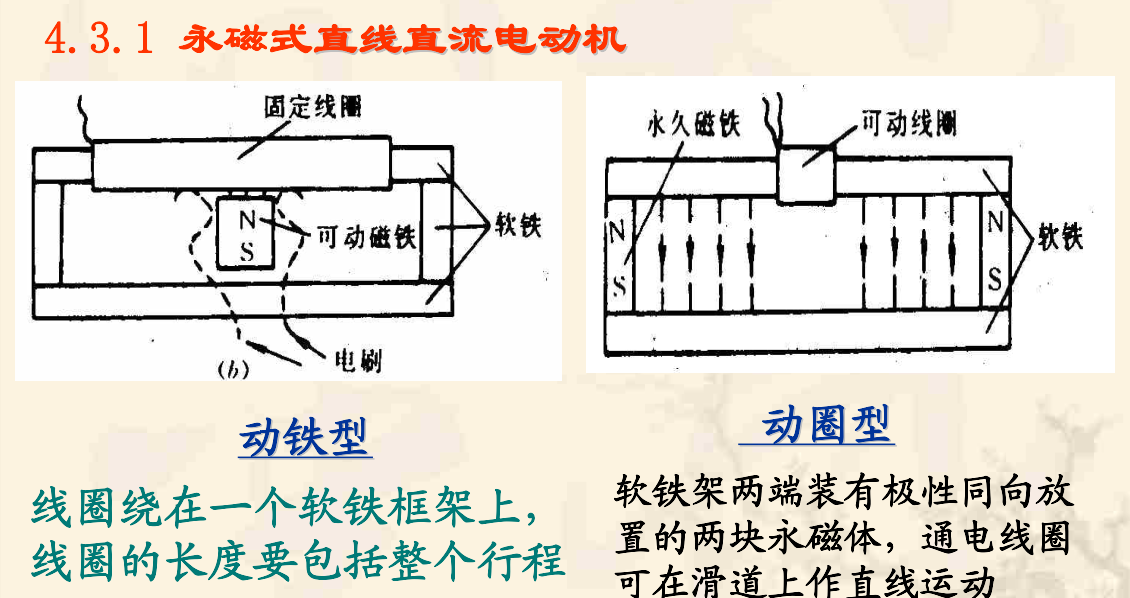

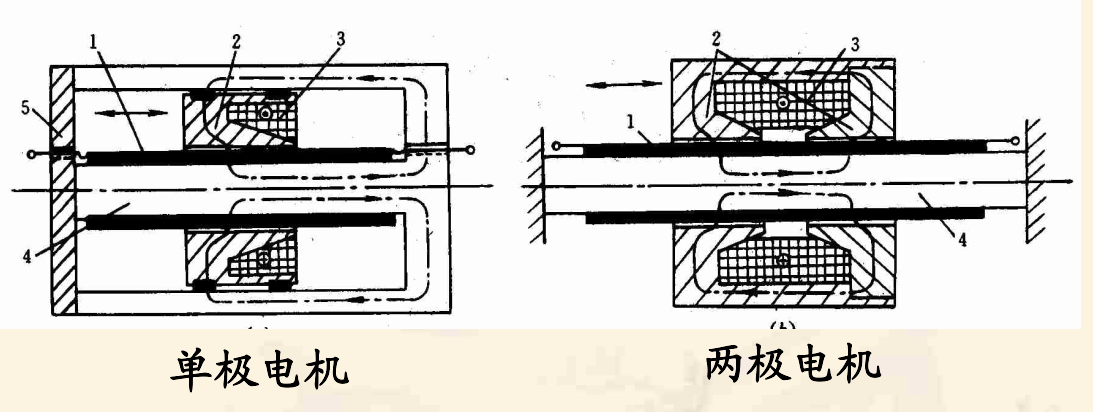

电磁式直线电动机



圆筒式直线直流电动机优点：没有线圈端部，电枢绕组得到完全利用，气隙均匀，消除了电枢和磁极间的吸力。
